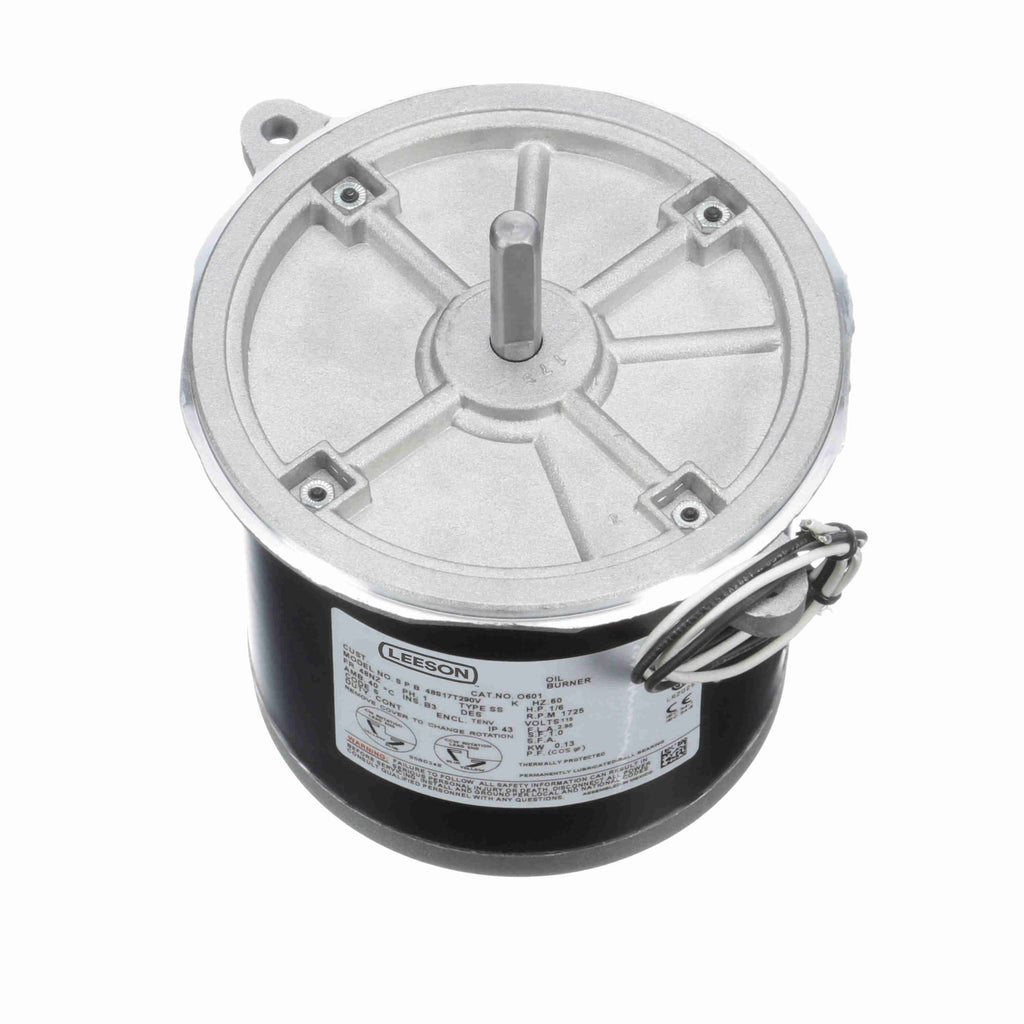

Spécifications de la plaque signalétique
| Phase : |
1 |
Puissance (HP) : |
0,17 Hp |
| Puissance (kW) : |
0,13 kW |
Tension : |
115 V |
| Vitesse : |
1 725 tr/min |
Facteur de service : |
1 |
| Cadre : |
48NZ |
Boîtier : |
Non ventilé entièrement fermé |
| Protection thermique : |
Manuelle |
Efficacité : |
58,2 % |
| Température ambiante : |
40 °C |
Fréquence : |
60 Hz |
| Courant : |
3,0 A |
Facteur de puissance : |
63,3 |
| Service : |
Continu |
Classe d’isolation : |
B |
| Code de conception : |
AUCUN CODE DE CONCEPTION |
Code kVA : |
S |
| Dimension du roulement côté entraînement : |
6203 |
Dimension du roulement côté opposé à l’entraînement : |
6203 |
| UL : |
Reconnu |
CSA : |
OUI |
| CE : |
OUI |
Code IP : |
43 |
| Nombre de vitesses : |
1 |
Spécifications techniques
| Type électrique : |
À phases divisées |
Méthode de démarrage : |
Direct en ligne |
| Pôles : |
4 |
Rotation : |
Sens horaire sélectif |
| Résistance principale : |
0 ohms |
Montage : |
Circulaire |
| Orientation du moteur : |
Horizontale |
Roulement côté entraînement : |
Bille |
| Roulement côté opposé à l’entraînement : |
Bille |
Matériau du cadre : |
Acier laminé |
| Type d’arbre : |
Extension spéciale simple |
Longueur hors tout : |
7,59 po |
| Longueur du cadre : |
4,25 po |
Diamètre de l’arbre : |
0,500 po |
| Extension de l’arbre : |
1,97 po |
Montage du boîtier/de l’ensemble : |
F1 SEULEMENT |
Spécifications générales
| CUP : |
722856041609 |
Poids : |
12,00 LB |
| Longueur emballée : |
11,06 PO |
Largeur emballée : |
6,75 PO |
| Hauteur emballée : |
6,62 PO |
HTC : |
8501.40.4040 |
| Pays d’origine : |
Mexique |
Caractéristiques de vitesse
| Point de courbe |
Courant (ampères) |
Courant (%) |
Couple (lb-pi) |
Couple (%) |
Vitesse (tr/min) |
Puissance nominale (kW) |
Facteur de puissance (%) |
Puissance nominale (Hp) |
| Démarrage |
|
|
12,40 |
|
|
|
|
0,17 |
| Pannes |
|
|
17,00 |
|
1 570 |
|
|
0,17 |
| Rotor bloqué |
12,60 |
|
15,80 |
|
0 |
2,70 |
|
0,17 |
Caractéristiques de charge
| % de la charge nominale |
0 % |
50 % |
75 % |
100 % |
125 % |
150 % |
175 % |
200 % |
| Courant (Ampères) |
2.48 |
2.60 |
2.74 |
2.96 |
3.30 |
3.66 |
4.14 |
4.84 |
| Puissance nominale (KW) |
0.09 |
0.16 |
0.19 |
0.23 |
0.29 |
0.34 |
0.40 |
0.48 |
| Efficacité (%) |
0.0 |
41.4 |
48.9 |
53.5 |
53.4 |
53.7 |
52.6 |
48.8 |
| Facteur de puissance (%) |
30.2 |
52.2 |
61.6 |
68.7 |
76.4 |
80.8 |
84.0 |
85.5 |
| Vitesse (RPM) |
1,800 |
1,763 |
1,748 |
1,732 |
1,711 |
1,685 |
1,657 |
1,604 |
| Temp. Élévation @ FL |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| Couple (pi-lb) |
0.00 |
4.13 |
6.11 |
8.14 |
10.20 |
12.20 |
14.30 |
16.30 |
Références croisées : A.O. Smith 316P406 316P852 EL2014, Carrier HC37UY116, Dayton 6K543, Emerson 3251 2808 3250 3251 3252, General Electric 4784, Marathon 48S17T290, Rotom R3250, Universal Electric 726, 48S17T286U
