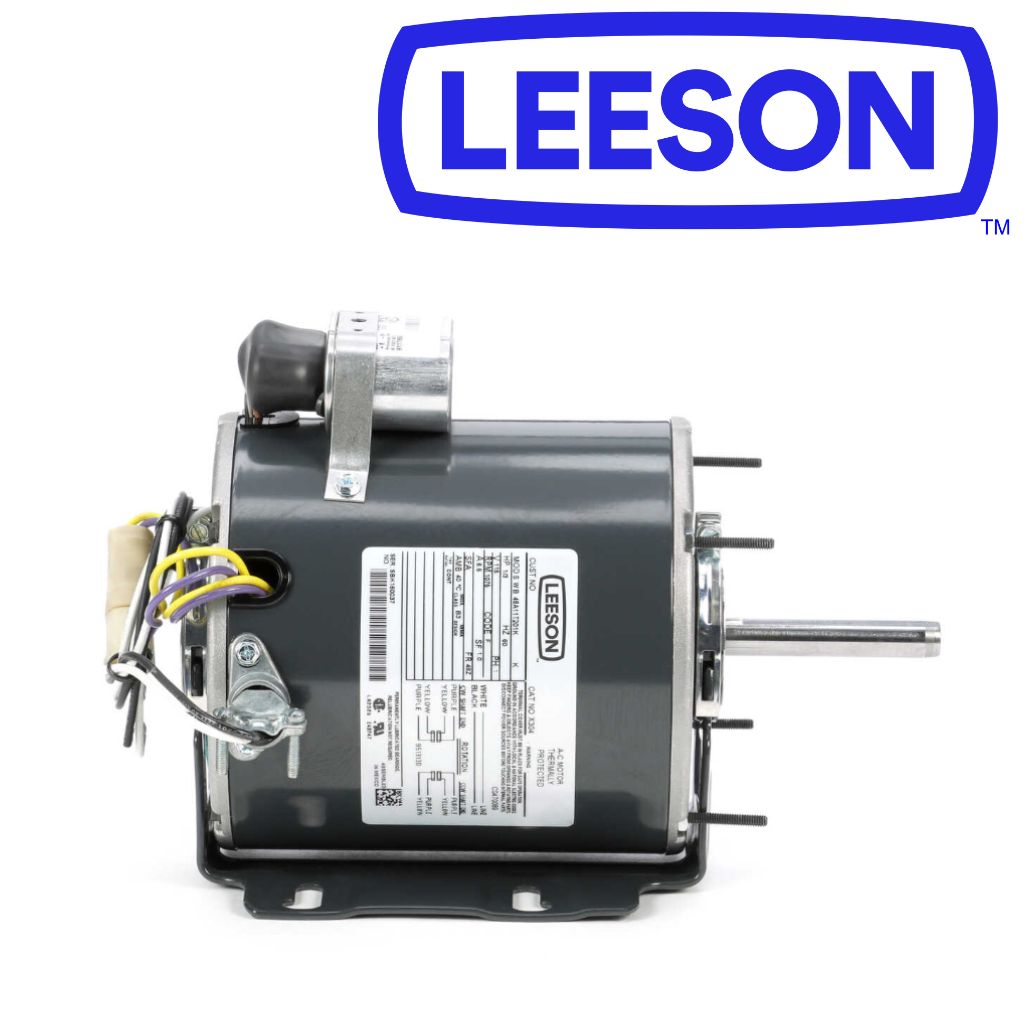

Description
CARACTÉRISTIQUES PRINCIPALES
- Totalement clos
- Entraînement direct, à circulation d'air
- Montage horizontal ou vertical
- Prise d'inversion résistante aux intempéries
- Connecteur BX monté dans le cadre
- Boulons traversants prolongés de 1 po
- Le cadre 48Y a une dimension BA non standard
- Protection thermique à réinitialisation automatique
- Condensateur inclus
Spécifications de la plaque signalétique
| Phase: | 1 | Puissance de sortie en CV: | 0.33 Hp |
| Puissance de sortie en KW: | 0.25 kW | Tension: | 115 V |
| Vitesse: | 1075 tr/min | Facteur de service: | 1.0 |
| Cadre: | 48Y | Boîtier: | Totalement fermé à circulation d'air |
| Protection thermique: | Automatique | Efficacité: | 70 % |
| Température ambiante: | 40 °C | Fréquence: | 60 Hz |
| Courant: | 6.5 A | Facteur de puissance: | 70 |
| Cycle de service: | Continu | Classe d'isolation: | B |
| Code de conception: | AUCUN CODE DE CONCEPTION | Code KVA: | F |
| Taille du roulement côté entraînement: | 6203 | Taille du roulement côté opposé à l'entraînement: | 6203 |
| UL: | Reconnu | CSA: | Y |
| CE: | N | Code IP: | 43 |
| Nombre de vitesses: | 1 |
Spécifications techniques
| Type électrique: | Condensateur permanent divisé | Méthode de démarrage: | Direct en ligne |
| Pôles: | 6 | Rotation: | Sens antihoraire sélectif |
| Résistance principale: | 0 Ohms | Montage: | Base résiliente - Goujons prolongés |
| Orientation du moteur: | Horizontale | Roulement côté entraînement: | Bille |
| Roulement côté opposé à l'entraînement: | Bille | Matériau du cadre: | Acier laminé |
| Type d'arbre: | Extension spéciale simple | Longueur totale: | 9.75 po |
| Longueur du cadre: | 5.50 po | Diamètre de l'arbre: | 0.500 po |
| Extension d'arbre: | 2.81 po | Montage/Boîtier d'assemblage: | F1 SEULEMENT |
Spécifications générales
| CUP: | 722856041838 | Poids: | 21.00 LB |
| Longueur emballée: | 12.44 IN | Largeur emballée: | 9.13 IN |
| Hauteur emballée: | 8.06 IN | HTC: | 8501.40.4040 |
| Pays d'origine: | Mexique |
Caractéristiques de vitesse
| Point de courbe | Courant (Ampères) | Courant (%) | Couple (pi-lb) | Couple (%) | Vitesse (tr/min) | Puissance nominale (KW) | Facteur de puissance (%) | Puissance nominale (CV) |
| Remontée | 15.80 | 8.34 | 107 | 1.25 | 0.33 | |||
| Rotor bloqué | 15.90 | 9.21 | 0 | 1.26 | 0.33 | |||
| Panne | 10.20 | 50.50 | 943 | 0.93 | 0.33 |
Caractéristiques de charge
| % de la charge nominale | 0 % | 25 % | 50 % | 75 % | 100 % | 125 % | 150 % |
| Courant (Ampères) | 2.90 | 3.05 | 3.40 | 3.85 | 4.40 | 5.20 | 6.25 |
| Puissance nominale (KW) | 0.08 | 0.14 | 0.21 | 0.28 | 0.36 | 0.45 | 0.57 |
| Efficacité (%) | 0.0 | 45.3 | 61.0 | 67.6 | 70.1 | 69.4 | 65.9 |
| Facteur de puissance (%) | 23.5 | 39.5 | 52.5 | 63.0 | 70.0 | 75.5 | 79.0 |
| Vitesse (RPM) | 1 200 | 1 186 | 1 174 | 1 159 | 1 144 | 1 121 | 1 089 |
| Élévation de température à FL | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| Couple (pi-lb) | 0.00 | 5.94 | 12.00 | 18.20 | 24.50 | 31.30 | 38.70 |
Références croisées : A.O.Smith F48Y58A01, Marathon 48A11T201K, Century 732A 152664 177328, Century Catalogue C748, Dayton 3M835, Emerson K55HXHPY8817, General Electric 3J64BBX 4J309LAX 4J392BX
